Как сделать фундамент под откатные ворота: инструкция без лишней теории

Ключевые тезисы

• Глубина фундамента определяется не желанием сэкономить, а глубиной промерзания грунта в вашем регионе.
• Консольные и рельсовые откатные ворота требуют принципиально разных фундаментов — путать их конструкцию нельзя.
• Сечение опорного столба и марка бетона напрямую влияют на срок службы автоматики, а не только самих ворот.
• Бетонные работы проводят при среднесуточной температуре не ниже +2…+4 °C — иначе бетон не наберёт нужную прочность.

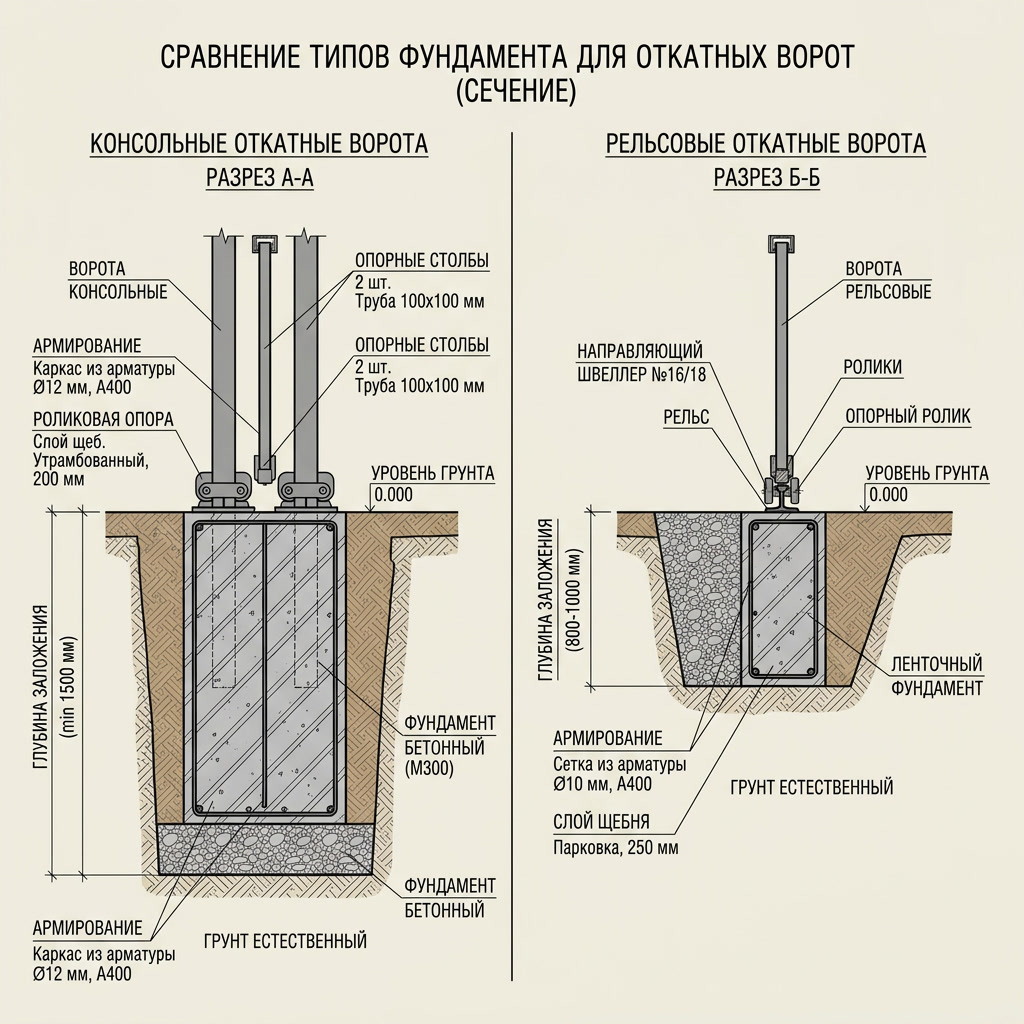

Два типа фундамента: не путайте конструкции

Прежде чем копать яму, определитесь с типом ворот — это два разных фундамента.

Консольные (самонесущие) откатные ворота опираются на пару мощных заборных столбов по краям проёма. Створка «висит» на роликовых опорах, закреплённых на этих столбах, а сама земля под проёмом остаётся свободной.

Рельсовые (роликовые) откатные ворота едут по нижней направляющей, вмонтированной в грунт вдоль всего пути движения створки. Здесь фундамент — это не два столба, а протяжённая закладная конструкция.

Глубина заложения и материалы

Требования к материалам:

• Бетон — марка не ниже М500;
• Арматура — крест-накрест в верхней части, где будет заливка;
• Щебень — тонкий слой на дно колодца перед установкой трубы;
• Металлическая труба — сердечник столба, устанавливается строго вертикально по уровню.

Пошагово: фундамент под опорные столбы (консольные ворота)

1. Выкопайте колодец на глубину промерзания грунта (1,2–1,8 м).
2. Насыпьте слой щебня на дно — это дренаж и опора для трубы.
3. Установите металлическую трубу по центру колодца, выровняйте её строго вертикально по уровню.
4. Закрепите арматуру крест-накрест в верхней части, где будет заливаться бетон.
5. Залейте бетон марки М500, следя, чтобы труба не сместилась.
6. Дайте бетону выстояться — минимум несколько дней, торопиться здесь нельзя.
7. Обложите столб декоративным кирпичом (по желанию), заранее выведя закладные в местах будущей приварки металла ворот.

Ширина фундамента для консольных откатных ворот обычно составляет 550–600 мм.

Закладная деталь: как сделать правильно

Закладная — это узел, к которому вы потом привариваете каркас ворот или опору. Ошибка здесь означает, что придётся резать и переваривать уже готовую конструкцию.

Правильная закладная — это арматура, вставленная в просверленную трубу перпендикулярно: с одной стороны она торчит наружу для приварки, с другой — либо обложена кирпичом, либо загнута и приварена к столбу. Отверстие для штыря обваривают с обеих сторон.

Точный уровень и размер на этом этапе не критичны — лишнее отрезают, а на закладную приваривают площадку нужного размера уже после застывания бетона.

Фундамент под направляющую (рельсовые ворота)

Для рельсовых откатных ворот фундамент рассчитан на непромерзающий слой грунта — то есть слой, не подверженный циклам замерзания-оттаивания. Это увеличивает срок службы всей конструкции.

Порядок работ:

1. Подготовьте швеллер 200 длиной, равной длине ямы под будущее основание.
2. Приварите к швеллеру отрезки арматуры или уголки (диаметр 12–14 мм) длиной около 1500 мм — они свяжут закладную с бетоном.
3. Установите закладной элемент в яму, выровняйте по уровню.
4. Залейте яму бетоном так, чтобы бетон не покрывал поверхность закладного элемента — швеллер должен остаться доступным для крепления направляющей.
5. Дайте бетону застыть, не нагружая конструкцию раньше времени.

Фундамент под металлическую направляющую и закладную прослужит меньше, чем сам бетон — металл рано или поздно потребует замены из-за коррозии, и это нормально: избыточное усиление бетонного основания сверх строительных норм здесь не окупается.

Сечение столба и вес створки: на что реально ориентироваться

Часто в статьях пишут «столб должен быть прочным» — без цифр. Разберём на конкретном примере: линейка комплектующих для откатных ворот РОЛТЭК (система крепления опор к столбу) задаёт следующие минимальные требования.

Это требования конкретного узла крепления (боковая опора), а не предел всей системы. Для сравнения — несущая способность самих систем откатных ворот РОЛТЭК по весу створки заметно выше:

Если в проекте используются другие комплектующие или другой производитель — сечение столба и требования к фундаменту могут отличаться; в загруженных данных по остальным брендам эти параметры не приведены, уточняйте их в паспорте конкретной системы перед заливкой.

Частые ошибки при заливке фундамента

Когда фундамент лучше доверить профессионалам

Сделать фундамент под лёгкие дачные откатные ворота своими руками вполне реально, если аккуратно соблюсти глубину промерзания и марку бетона.

Для проёмов от 4–5 м, тяжёлых створок или сложного грунта (высокий уровень грунтовых вод, пучинистые почвы) ошибка в расчёте фундамента обходится дороже, чем экспертиза на старте. Мы в GATE-SHOP как официальный дилер РОЛТЭК, ALUTECH, DoorHan и других производителей ворот и автоматики выполняем весь цикл под ключ — от подбора конкретной системы под ваш проём и вес створки до заливки фундамента, монтажа и настройки автоматики. Работаем по Московской области, база — округ Мытищи.

Выводы

• Тип фундамента зависит от конструкции ворот: консольные — два столба, рельсовые — протяжённая закладная под направляющую.
• Глубина заложения — не менее глубины промерзания грунта в вашем регионе (1,2–1,8 м для средней полосы).
• Бетон — марка не ниже М500, работы — только в тёплое время года.
• Сечение столба и его толщина должны соответствовать весу створки и требованиям конкретной системы фурнитуры — не «на глазок».
• Для тяжёлых и широких ворот расчёт фундамента разумнее доверить специалистам.

FAQ

Какой глубины должен быть фундамент под откатные ворота?
Не менее глубины промерзания грунта — для средней полосы России это 1,2–1,8 м.

Можно ли заливать фундамент под ворота зимой?
Нет, бетонные работы нужно проводить при среднесуточной температуре не ниже +2…+4 °C.

Чем отличается фундамент под консольные и рельсовые откатные ворота?
Консольные ворота требуют два мощных опорных столба по краям проёма, рельсовые — протяжённую закладную (швеллер) под направляющую по всей длине хода створки.

Какое сечение столба нужно для откатных ворот?
Зависит от веса створки и конкретной системы фурнитуры. Для распространённых лёгких систем (например, узлов крепления РОЛТЭК) минимальное сечение — от 80×80 мм при толщине металла от 3 мм. Для тяжёлых створок сечение нужно увеличивать — точную цифру берите из паспорта выбранной системы.

Сколько времени бетон должен застывать перед нагрузкой?
Минимум несколько дней — точный срок зависит от температуры и марки бетона, спешить с монтажом ворот на свежий фундамент не стоит.
