Монтаж автоматических шлагбаумов: пошаговая инструкция

Ключевые тезисы

• Сечение кабеля подбирается под конкретное устройство — фотоэлементы, сигнальная лампа и блок управления часто требуют разного сечения провода.
• Фундамент под шлагбаум закладывают на глубину промерзания грунта, а не на произвольную глубину.
• Основание фундамента делают уширенным, в виде площадки-анкера — иначе морозное пучение может вытолкнуть фундамент из земли.
• Бетону нужно минимум 48 часов на затвердевание, прежде чем устанавливать тумбу.

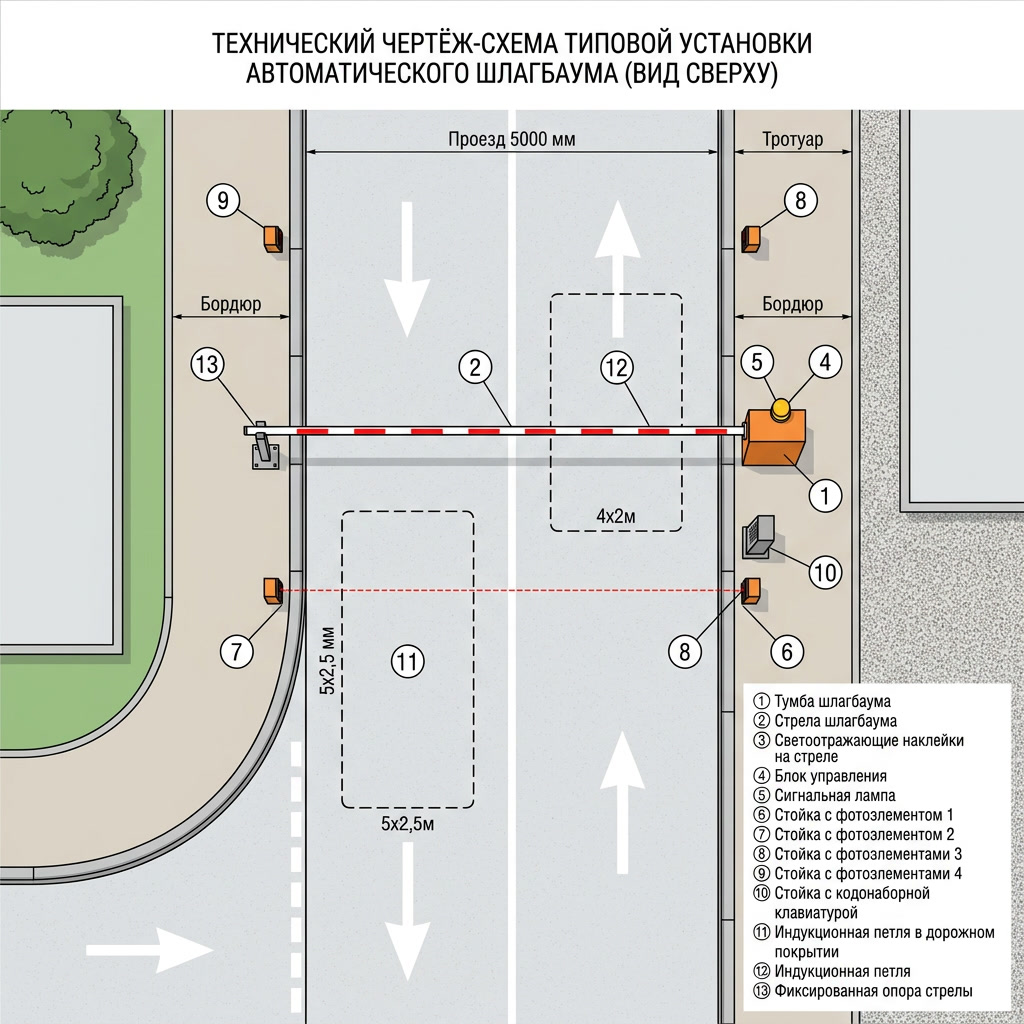

Типовая схема установки шлагбаума

Перед началом работ полезно представлять, из каких узлов состоит готовая установка.

Тип и сечение кабелей

Перед прокладкой кабель-каналов определите, сколько линий и какого сечения понадобится под конкретную комплектацию шлагбаума. Точное сечение указывается в паспорте на каждое устройство — ориентировочные значения для типовых аксессуаров:

Подготовка монтажного основания

Выполните выемку грунта под монтажное основание и подготовьте гофрошланги для подключений, идущих от разветвительной коробки. Количество кабель-каналов зависит от типа установки и набора аксессуаров шлагбаума.

Глубина фундамента

Глубина фундамента должна соответствовать глубине промерзания грунта — это защищает конструкцию от морозного пучения почвы. Для центрального региона РФ это 1200–1400 мм.

Даже увеличенный по глубине фундамент может быть вытолкнут из грунта за счёт касательных сил морозного пучения. Поэтому основание фундамента делают уширенным — в виде площадки-анкера, которая не даёт вытащить конструкцию при этом виде нагрузки.

Подробнее о том, почему это работает именно так, можно прочитать в материале о фундаменте для откатных ворот своими руками — принцип промерзания грунта там разобран детальнее.

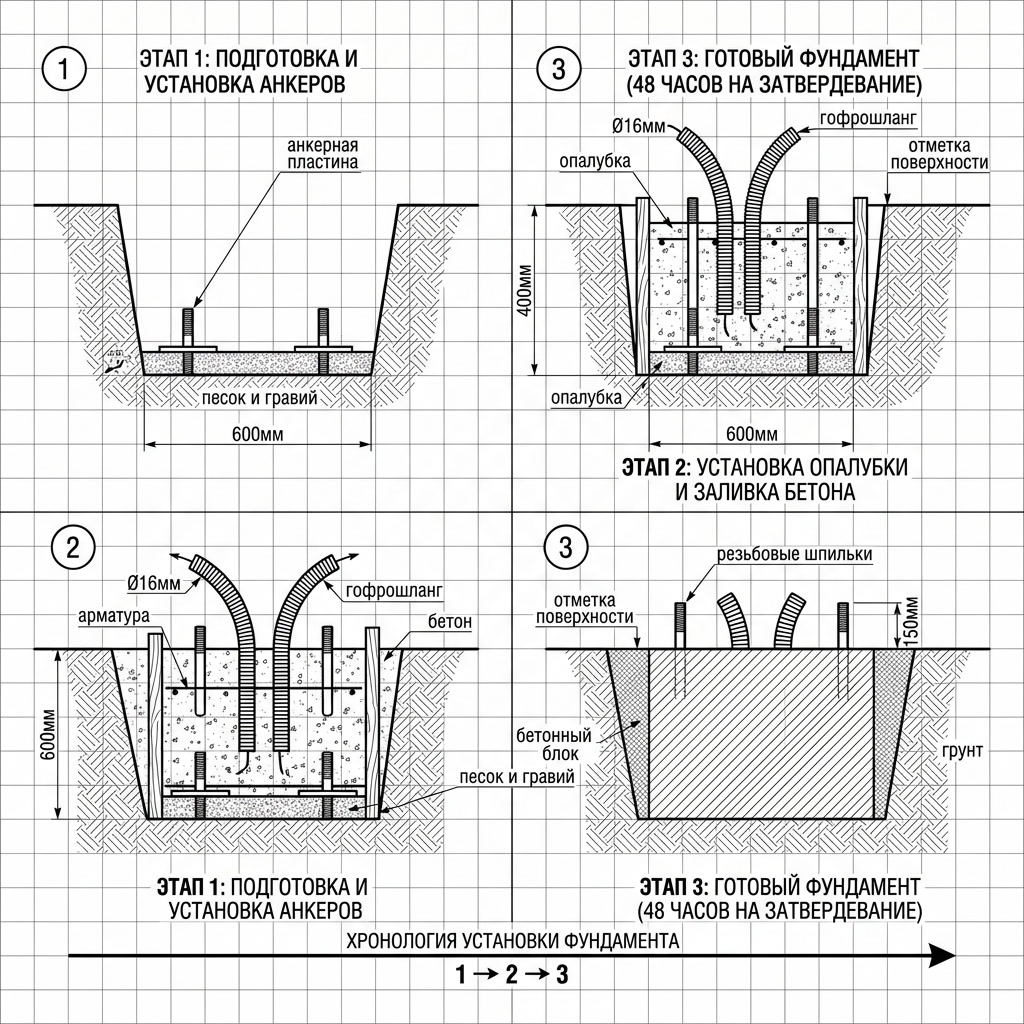

Порядок работ с фундаментом

1. Выполните выемку грунта под фундамент на глубину промерзания.
2. Закрепите анкерные пластины к основанию согласно инструкции производителя.
3. Залейте бетон в опалубку, погрузите в него основание — следите, чтобы гофрошланги проходили через предусмотренное для них отверстие.
4. Убедитесь, что монтажное основание идеально ровное и чистое, а резьба болтов целиком находится на поверхности.
5. Дайте бетону затвердеть — не менее 48 часов.

Установка тумбы и подключение

После застывания бетона снимите гайки и шайбы с выступающих винтов, установите тумбу на основание и закрепите её.

После монтажа тумбы выполните электрические подключения и балансировку стрелы шлагбаума строго по инструкции производителя конкретной модели — параметры балансировки различаются у разных приводов.

Когда лучше доверить монтаж специалистам

Установка шлагбаума своими руками возможна, если вы уверенно работаете с бетоном и разбираетесь в электромонтаже низковольтных цепей. Ошибка в глубине фундамента или сечении кабеля обычно проявляется не сразу, а через один-два сезона — в виде перекоса тумбы или сбоев в работе фотоэлементов.

Мы в GATE-SHOP как официальный дилер ALUTECH, AN-Motors, DoorHan, NICE и Came выполняем монтаж шлагбаумов под ключ — от расчёта фундамента и подбора модели под интенсивность проезда до подключения и настройки автоматики. Если сомневаетесь в характеристиках конкретной модели, можно предварительно ознакомиться со статьёй о том, как выбрать шлагбаум для предприятия, и с расшифровкой классов защиты IP у шлагбаумов. Работаем по Московской области, база — округ Мытищи.

Выводы

• Сечение кабеля подбирается под каждое устройство отдельно — уточняйте в паспорте, а не по общему правилу.
• Глубина фундамента — не менее глубины промерзания грунта (1200–1400 мм для средней полосы), основание — уширенное, в виде площадки-анкера.
• Бетону нужно минимум 48 часов на затвердевание перед установкой тумбы.
• Тумбу монтируют дверцей для обслуживания в удобную для доступа сторону.
• Электроподключение и балансировку стрелы выполняют строго по инструкции конкретного производителя.

FAQ

Какой глубины должен быть фундамент под шлагбаум?
Не менее глубины промерзания грунта — для центрального региона РФ это 1200–1400 мм.

Зачем делать уширенное основание фундамента?
Уширенное основание в виде площадки-анкера препятствует выталкиванию фундамента из грунта силами морозного пучения даже при достаточной глубине заложения.

Сколько времени должен застывать бетон перед установкой тумбы?
Минимум 48 часов.

Какое сечение провода нужно для подключения фотоэлементов?
Для распространённых моделей фотоэлементов — не более 1 мм² (AWG16-26). Точное значение уточняйте в паспорте конкретной модели.

В какую сторону должна быть обращена дверца тумбы шлагбаума?
В сторону, удобную для последующего обслуживания — доступ к тумбе понадобится регулярно.
